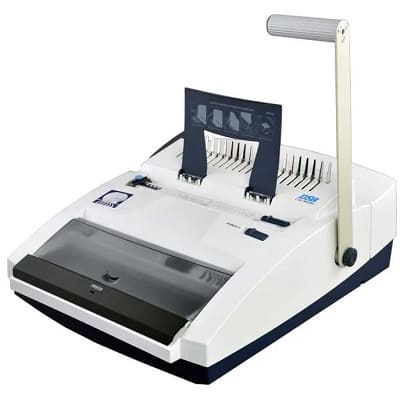

DSB CW 4500 брошюратор электрический переплетная машина пластиковой пружиной
- Арт: 50424
- На складе
- Бесплатно
- Обратный звонок
- Распечатать
Толщина переплетаемого блока, листов: | 500(пластик)/120(металл) |
Мощность перфоратора (пробивки), листов: | 25/20 |
Привод ножей: | электрический |
Отключение ножей: | есть |
Регулировка глубины перфорации: | есть |
Габариты, мм: | 440х530х235 |
Вес, кг: | 19.5 |
Страна: | Китай |
-
Описание
Толщина переплетаемого блока, листов: 500(пластик)/120(металл) Мощность перфоратора (пробивки), листов: 25/20 Привод ножей: электрический Отключение ножей: есть Регулировка глубины перфорации: есть Габариты, мм: 440х530х235 Вес, кг: 19.5 Страна: Китай -
Акция
- Стартовый набор пружин и обложек для переплета в ПОДАРОК!
- Дополнительные скидки на расходные материалы для переплета:
- При заказе от 2 до 4 уп. - 2 %
- При заказе от 5 до 10 уп. - 3%
- При заказе от 11 до 20 уп. - 5 %
- При заказе от 21 уп. - спец. предложение*
* Подробности в отделе продаж.
-
Инструкция
Устройство переплетной машины
Определитель толщины документа: позволяет определить толщину документа, для дальнейшего выбора правильного размера пружины
Определитель размера металлической пружины: определяет необходимый размер пружины для переплетаемого документа
Лоток для отходов: ВНИМАНИЕ! Необходимо регулярно очищать лоток от накопившегося мусора. Переполнение лотка может стать причиной смятия документа и повреждения машины
Передний регулятор полей листа: для перфорации под пластиковую пружину (19/21отверстие) выровняйте правый край документа
Задний регулятор полей листа: для перфорации под металлическую пружину (32/34 отверстия) выровняйте правый край документа
Рукоятка раскрытия пластиковой пружины: нажмите на рукоятку, чтобы раскрыть пружину
Предохранитель
Выключатель: подключает/выключает машину от электросети
Рукоятка закрытия металлической пружины: закрывает металлическую пружину
Металлическая гребенка: для насаживания пластиковой пружины
Металлические крюки: для открытия пластиковой пружины
Окно подачи бумаги для перфорации: под металлическую пружину – 32/34 отверстия
Регулятор глубины перфорации: 2 режима глубины перфорации (2.5 мм, 4,5 мм) Окно подачи бумаги для перфорации: под пластиковую пружину – 19/21 отверстие
Кнопка пуска перфорации: сдвиньте влево, чтобы осуществить перфорацию
Держатель бумаги: поддерживает листы документа, предназначенные для перфорации
Определитель размера пластиковой пружины: позволяет точно определить необходимый размер пружины для переплетаемого документа
Регулятор: для металлической пружины
Гнездо зажима металлической пружины: для закрытия металлической пружины
Гнездо фиксации металлической пружины: для фиксации металлической пружины во время переплета
Меры предосторожности
Приведенные ниже меры предосторожности необходимо соблюдать при работе с машиной. Несоблюдение любого из ниже перечисленных пунктов может привести к серьезным травмам и поломкам.
- Используйте машину только для перфорации и переплета документов.
- Установите переплетную машину так, чтобы источник питания был легко доступен.
- Убедитесь, что электрическая розетка имеет заземление.
- Не допускайте контакта аппарата с водой и другими жидкостями.
- Проверяйте сетевой шнур перед каждым использованием. Запрещается использовать переплетную машину при поврежденном сетевом шнуре.
- При любой неисправности быстро отключите аппарат от источника питания
- Не превышайте указанное в инструкции по применению количество листов при перфорации/переплете
- Отключайте машину от источника питания после работы или в случае чистки
- Для чистки машины используйте влажную мягкую салфетку. Не пытайтесь чистить внутренний механизм
- Не пытайтесь самостоятельно ремонтировать аппарат
Подготовка переплетной машины к работе
Данная модель переплетной машины объединяет в себе две переплетные системы: - переплет под пластиковые пружины (19/21 отверстие; пружины диаметром от 6 до 51мм) и – переплет под металлическую пружину (32/34 отверстия; пружины диаметром от 5 до 28мм). Перед началом работы определите необходимый размер пластиковой или металлической пружины, используя ниже приведенные таблицы соответствия количества листов и диаметра пружины.
ВНИМАНИЕ! За один раз CW-4500 пробивает не более 25 листов при перфорации под пластиковую пружину и 20 листов при перфорации под металлическую пружину (1лист = 80 г/м²), или одной пластиковой обложки. Перфорацию обложек делайте отдельно от обычной бумаги, так как некоторые обложки бывают на 2-3 мм больше. Если в документе более 25 листов, повторите операцию.
При проведении непрерывной перфорации в течении 15-20 мин отключить машину на 40 мин, чтобы не испортить двигатель.
Настоятельно рекомендуется произвести пробную перфорацию, и только потом приступить к перфорации основного документа.
Непосредственно перед переплетом выполните следующие действия:
-
Установите переплетную машину на твердой рабочей поверхности
-
С помощью винтов закрепите рукоятку раскрытия пластиковой пружины (6) и рукоятку сжатия металлической пружины (9) на свои места
Перфорация и Переплет
Перфорация и переплет металлической пружиной (32/34 отверстия
Перфорация
-
Поднимите держатель бумаги
-
Продвиньте задний регулятор полей листа вправо или влево в зависимости от формата переплетаемого документа
-
Поместите документ в окно подачи бумаги для перфорации под металлическую пружину, выровняв края с помощью заднего регулятора полей листа
-
Сдвиньте кнопку пуска перфорации влево для осуществления пробива
-
Выньте отперфорированный документ
Переплет
-
Поместите пружину предварительно выбранного размера в гнездо фиксации пружины
-
Продвиньте регулятор вправо или влево в зависимости от размера пружины
-
Наденьте на пружину отперфорированный документ, начиная с последнего листа и заканчивая первым. Затем вставьте переднюю (верхнюю) обложку. В последнюю очередь вставьте заднюю обложку лицевой стороной вниз.
-
Извлеките документ из гнезда фиксации пружины и поместите его горизонтально в гнездо зажима металлической пружины так, чтобы края пружины («шов») располагались вниз
-
Опустите рукоятку закрытия металлической пружины, чтобы закрыть пружину
-
Извлеките документ и перелистните заднюю обложку в правильное положение.
-
Переплет закончен
- Перфорация и переплет пластиковой пружиной (19/21 отверстие
Перфорация
-
Установите регулятор глубины перфорации в необходимый режим в зависимости от диаметра пружины:
2,5мм – для пружин диаметром 6-12 мм.
4,5 мм – для пружин диаметром 14-51 мм. Большая глубина перфорации предотвращает разрыв края переплетенного документа в месте пробива.
-
Поднимите держатель бумаги
-
Продвиньте передний регулятор полей листа вправо или влево в зависимости от размера пружины
-
Поместите документ в окно подачи бумаги для перфорации под пластиковую пружину, выровняв края с помощью переднего регулятора полей листа
-
Сдвиньте кнопку пуска перфорации влево для осуществления пробива
-
Выньте отперфорированный документ
Переплет
-
Наденьте пружину на металлическую гребенку, так, чтобы «шов» оказался сверху
-
Потяните на себя рукоятку раскрытия пружины
-
Наденьте отперфорированные листы на пружину
-
Закройте пружину, вернув рукоятку в исходное положение
-
Снимите переплетенный документ
Замена страниц в переплетенном документе (пластиковая пружина)
-
Поместите пружину с переплетенным документом между металлической гребенкой и металлическими крюками.
-
Приоткройте пружину на 4-5мм. Поменяйте необходимые страницы
-
С помощью рукоятки раскрытия пружины закройте пружину
Уход за переплетной машиной
-
Своевременно очищайте лоток для отходов. При переполненном лотке машина подает долгий звуковой сигнал. В этом случае вы должны сразу остановить работу и очистить лоток, только после этого вы можете продолжить работу ВНИМАНИЕ! Переполнение лотка может стать причиной смятия документа и повреждения машины
-
Протирайте переплетную машину только мягкими салфетками
-
Не применяйте для чистки абразивные чистящие средства
-
Не пытайтесь самостоятельно ремонтировать аппарат
-
